　 ●　座標塾では欠かせない!　必須・便利グッズを紹介します。

★ 【座標塾】での「必須グッズ」とは？

● 時間短縮と精度アップの相棒に！

　01 常に同じ基準点＝後方交会の視準点 ⇒ 反射シートは必須！　

　　■ 反射シートはソキアの三次元測定システムにより誕生！

　　　★ 原則・ソキア純正品をおススメします!

　　　 ■ 建築工事では30×30mm～50×50mm でOK！

RS30N-K 反射シートターゲットSOKKIA　反射シート測量用品測量機器土木用品シートプリズム建築用品トータルステーション30mm角定点観測プリズム（RS30N-K）

・アマゾンでご検討の方はこちら！　　　　　

● マグネット（超強力）は100円均一で購入可！

※ 写真画像が表示されていない場合

PC画面の左上「更新」をクリック！

( 又は Ctrl+R )

　02 反射ピンポールは秀逸です！　プリズムの替わりに必須！

　　★★★　反射ピンポールが購入できるのはこちらのみ！

　　　・アマゾンでは現在、在庫切れの様デスがご確認を！

　　※ 専用気泡管は欠品中から廃番へ！復活を願っています。

★ 代替えの水準器として

マイゾックス水準器 [PC-60] 【測量用品】【測量機器】【土木　建築】【水平器】【測量用ミニプリズム】【myzox】[PC60][測距　測角][測量ミラー][トータルステーション]

・アマゾンでご検討の方はこちら！　　　　　

　03 視通が悪い現場での後視基準点確保には伸縮はしごが必須！

　　　　　★★★ 最近は軽くて種類も増えました。
　　　　　★★★ 測量以外にも色々と活用できます！
　　　　　　　■ しっかり安全対策を整えてご使用下さい。

はしご伸縮 3.5m ONE STEP 伸縮はしご耐荷重150kg スライド式折り畳み安全ロックコンパクト持ち運び容易屋内屋外アルミ梯子多機能

・その他【楽天市場】でご検討の方はこちら！

・アマゾンでご検討の方はこちら！　　　　　

※ 写真画像が表示されていない場合

PC画面の左上「更新」をクリック！

( 又は Ctrl+R )

　04 TS操作と両手作業が同時通話で可能・効率アップに必須！　

　　　★ 同時通話で両手が使えるから格段に効率アップ！
　　　★ 騒音下でも細かい指示・誘導が的確に伝わる！
　　　★ 単三形乾電池２個でOK！(充電セットもあり)
　　　★3分間通話制限も出力1mW設定で連続通話が可能！
　　　★ 低出力でも障害物等がなければ300mの通話も可能！

　　　★ DJ-P25,DJ-P45は2021年春・生産終了で品薄状態！
　　　■ 生産終了に伴い同時通話後継はDJ-P200DかDJ-P300！

トランシーバーアルインコ DJ-R200DS ショートアンテナ ( 特定小電力トランシーバー同時通話多機能防水インカム ALINCO )

・DJ-R200DS アマゾンでご検討の方はこちら！

★ 使用頻度が高い場合、充電池セットがおススメ!

アルインコ EBP-60 リチウムイオンバッテリーパック

ALINCO アルインコ EDC-167A DJ-P24/P25/P35D/R100D/R200D用　ツイン充電器セット (無線機・インカム)

・アマゾンでご検討の方はこちら！　　　　

※ 作業が中断しない様、予備を準備しておこう!

アイコム ICOM EH-15 カナル型イヤホングレー

・アマゾンでご検討の方はこちら！　　　　

　05 チルトの安定には熱膨張・振動に強い精密木製三脚が必須！　

　　　　★ 熱膨張などの素材伸縮が少なく精密測量に最適！
　　　　■ 定心桿は着脱式の整準台を固定する5/8インチデス！
　　　　▼ 移動には重量6.7Kgの重さが多少負担になりますが
　　　　※ ワンマン測量を実施する場合は必須となります。

精密木製三脚PMW3-OLマイゾックス　【送料無料】【測量用品】【測量機器】【土木用品】【木製三脚】【建築用品】【三脚】【MYZOX】【土地家屋調査士用】【5/8インチ】（PMW3-OL）

　　　★★ 木製特有の重さを5.2Kgに軽減し、持運びが向上！

軽量木製三脚PMWS2-OLマイゾックス　送料無料測量用品測量機器土木用品木製三脚建築用品三脚軽量 MYZOX 土地家屋調査士用 5/8インチ（PMWS2-OL）

　06 CAD画面から座標値読取り⇒ SIMA作成 ⇒ TSへ転送活用！

　　　　★ 複数の座標値もCADで読取りSIMAをTSへ転送！
　　　　★ アソシエート・メンバーに入会（有料）すれば
　　　　　 HO_CAD Pao 正規版がご利用できます！

　　　■入会金：11,000円（内消費税 1,000円）

　　　★★★ 一回限りの入会で会員権利は生涯続きます！
　　　★★★ この値段でこれほど多機能なCADは超おススメ！

　　　・「ご入会手続き」は HO_CADpao ホームページから！

▼ CADの操作手順・動画等は下記より

　※　↑ 必須グッズが欠けると

★ 反射シート：後方交会の結果が不安定 ⇒ 精度↓

★ 伸縮はしご：視通良好な基準点不確立 ⇒ 精度↓

★ 木脚：【座標塾】ではチルト安定が肝 ⇒ 精度↓

★ SIMSデータ：時間ロスと入力ミスの確率UP！

★　実績に基づき「便利グッズ」も紹介！

● いざという時、何かと役立ち重宝する！

　07 暗がりでも十字線は明瞭！充電式でマグネット付が役立つ！

　　　　　● 16W、1800lmのYC-16Tで充分明るいデス！
　　　★★★ 探し物、アウトドア、夜釣り等にも役立ちます！
　　　★★★ 明るく手軽で重宝しますが・・・
　　　　　▲ 内蔵式電池（充放電約500回）覚悟でご検討を！

GOODGOODS LED 集魚灯 16W 1800lm 集魚ライト夜間照明バッテリー搭載強力マグネット付きバッテリーライトサンダービームポータブル AC投光器 LED 屋外手持ちスタンド式 LEDライト充電式応急電源イカ釣り夜釣り車庫倉庫【YC-16T】

・アマゾンでご検討の方はこちら　　　　　

　08 地上基準点には1素子プリズム+機械高アダプター+整準台を

　　　　● 地上基準点の場合、視通障害、手ブレ誤差を解消！
　　　　■ プリズム定数の使分けには注意が必要デス！
　　　★★★ 後方交会の安定精度につながる。（高さは注意）

　　　　　・１素子反射プリズムはセットでAPS12

※ 要確認：使用TSとの整準台適合

　▼ 着脱式・整準台は必ず使用TSの純正品をご使用下さい！
　　（同メーカーでも古いTSとは整合しません：要注意）

【純正品】TR-102 整準台ソキア/トプコン純正【日本製】【新品】

● MPアダプター

MPアダプター　MPAマイゾックス【測量用品】【測量機器】【土木用品】【ミニプリズム】【建築用品】【MYZOX】【プリズムポール】（MPA）

・アマゾンでご検討の方はこちら　　　　　

● 通常は9mmポールで使用！定数0のミニプリズム
（マイゾックス・M-1500MP）

　　★★★ この二段型先端形状がより正確な視準を可能に！
　　　★★ 全長60mmと50mmでプリズムの組合せを検討！

STS 精密ピンポール用石突 PT-6 石突 6cm ステンレス製

◆ 60mmの石突・有効利用 ⇒ おススメの組合せは↓　

（ ↑図面クリックで拡大できます）

↓ 径9mm-1.00mポール・色落ちしない「はがれん蔵」

↑ 石突接続部のみ 50mmの長さで変色、残りは100mm

myzox マイゾックス MPP-10 プレミアムDMピンポールはがれん蔵 1m 径9mm 専用ケース入 1本もの【測量/杭打ち/丁張】

M-1500MP測量用ミニプリズムマイゾックス送料無料測量用品測量機器土木用品光波用ミニプリズム建築用品測量ピンポール MYZOX土地家屋調査士用石突（M-1500MP）

・アマゾンでご検討の方はこちら　　　　　

★ 50mm石突↓ + 「はがれん蔵」なら100mm毎で変色！

大平産業精密ピンポール用石突全長5cm 鋭角円錐型 SPP-P1B【プリズム測量測距測角測量ポールピンポール石突 024-3109】

・アマゾンでご検討の方はこちら　　　　　

◆ 50mm石突 +「はがれん蔵」ならこのプリズム！
◆ 背面から変色線が確認できるから手間いらず！　

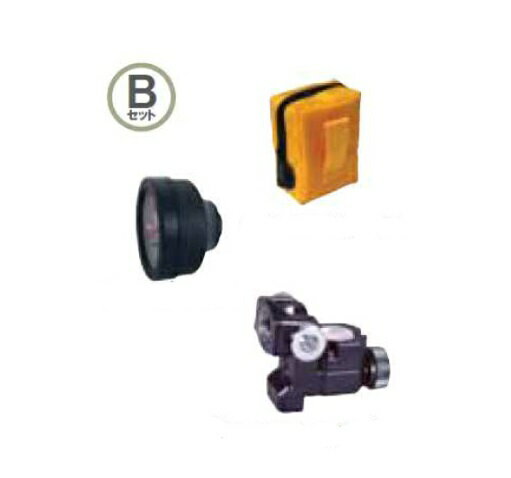

STS エスティーエス ST-5型ユニット Bセット 1-200-46-T 定数0 プリズムユニット（測量測距ミニプリズム光波ミラー）

・アマゾンでご検討の方はこちら　　　　　

STS プリズム MINI-2000 Bセット基本セット反射プリズムミニプリズム測量計測土木建築

・アマゾンでご検討の方はこちら　　　　　

　　　　■ ブラケットAとセットでターゲットへ!
　　★★★ 前後入替えでプリズム定数 -30と0の使い分け可！

● 定数0なら9mmポールにて上下スライド使用できます。

■マイゾックス光波用ミニプリズム MG-1500SL 031060(1287363)[送料別途見積り][法人・事業所限定][掲外取寄]

◆ ブラケットAはセット販売もあります：要確認！

【メール便送料無料】MYZOX マイゾックス整準台用アダプターブラケットA【MG-1500SL / ペンタックス / ソキア / トプコン対応】

※ 写真画像が表示されていない場合

PC画面の左上「更新」をクリック！

( 又は Ctrl+R )

　09 複雑な地形でもアームの伸縮で素早く手軽に設置できる！　

　　　　　● 地上基準点（シート貼付け不可の際）の後視点へ！
　　　　　● 直線の墨出しではマメなチルト+後視点の点検に！
　　　★★★ 段差、壁、フェンスの際にも設置できる三脚！
　　　　　■ 建物配置基準の境界点からの追出し等に！

STS エスティーエススーパーアームきりん SPT-180 プリズム三脚 1-201-DWC [測量測距ミニプリズムピンポール光波ミラー]

・アマゾンでご検討の方はこちら　　　　　

★ 径9mm-1.0mポール・色落ちしない「はがれん蔵！」

myzox マイゾックス MPP-10 プレミアムDMピンポールはがれん蔵 1m 径9mm 専用ケース入 1本もの【測量/杭打ち/丁張】

★ 反射ピンポールと9mmポールで兼用できる！

・アマゾンでご検討の方はこちら！　　　　

　10 改良された硬質土にはハンマードリル+ロングビットで攻略！　

　　　● 36Vハイパワー・軽量2.9KgのGBH36V-LIYが貴重！
　　　× 連続使用による本体温度上昇には注意・冷却時間を！

● 実際の使用状況を確認したい方は↓

★こちらの【動画】へ！

　　　▼ サイトモデル新品なし・↓の36V-PLUS 4.5Kgへ
　　　■ バッテリー2個・充電器セットでご検討を！

送料無料 (ボッシュ) 36V バッテリーハンマードリル GBH36V-PLUS （4.0Ahバッテリー2個、充電器、ケース[L-BOXX238]付き） ◎

・アマゾンでご検討の方はこちら　　　　　

　★ こちらもパワーがあり、3.7Kgです！　　　　　　　　

【makita】マキタ『40Vmax 充電式ハンマドリル』HR001GRDX 40Vmax 2.5Ah×2 充電器ケース付無線連動対応ハンマードリル 1週間保証【新品】

・アマゾンでご検討の方はこちら　　　　　

　　　● デルタゴンビットSDS-プラス　ロングタイプ！
　　　・杭芯棒の径と長さに合わせてご検討を！
　　　・出来るだけ細い径がドリルの負担を軽減する！

・デルタコンビット【楽天市場】でご検討の方はこちら

・アマゾンでご検討の方はこちら　　　　　　　

● 丁張（遣り方）杭の穴あけにはボッシュ SDS-BP250！

ボッシュ(BOSCH) SDS-BP250 ブルポイント 250mm (SDSプラスシャンク) ◇

・アマゾンでご検討の方はこちら　　　　　　　

※ 写真画像が表示されていない場合

PC画面の左上「更新」をクリック！

( 又は Ctrl+R )

　11 基礎・土工事までと山林地形+断面測量には反射スタッフ！　

　　　　★ 5m3段がおススメ！（１本目だけ使用でも1750ｍｍ）
　　　★★ 視通障害（葉っぱ）の隙間を縫って観測できる！
　　★★★ 既設建物壁までの水平離れ量も窓越しから測定可能！
　　★★★ 断面測量、土工事の三次元観測（高さ測定）に！

MYZOX マイゾックス反射スタッフ 5m3段 RFC-53 全縮寸法1836mm 重量1.57kg （個人宅配送不可）※【代引き不可】※大型商品のため代引決済はご利用できません。

　　　■ スタッフには精度確保のため水準器が必須デス！

　　　▼ ゴムベルトは次第に伸びますが・・・必用デス！

　　　● レベル測量（バカ棒等）でも精度が安定・向上！

マイゾックス水準器 RL-40TSスーパーロッドレベル測量用水準器

・アマゾンでご検討の方はこちら　　　　　　

※ 水準器は裏面へ【↑悪い例】 ⇒ 目盛と反射面が消耗！

RS40B STS 水準器　ベルト式

・アマゾンでご検討の方はこちら　　　　　

　12 アルミ三脚・ワンタッチタイプ平面・5/8inch 定心稈！　

　　　　　● ワンタッチだから素早く伸縮できる！
　　　★★★ 段差のある据付けと高さ調節にも便利！
　　　★★★ 腰をかがめず体の負担も軽減できる！

ランドレッグワンタッチタイプLANQ-OL LANQ-OT LANQ-OD【マイゾックス】【測量】【平面】【モータードライブ】

★★★ 実はレベル測量用の方が更におススメです！

MYZOX マイゾックスランドレッグ・ワンタッチタイプ LANQ-OD アルミ製三脚球面5/8inchねじ【測量オートレベル回転レーザーレベル電子レベル】

　13 このタイマーが過充電を防ぎ、電池寿命を伸ばしてくれる！　

　　　　　● 簡単ダイヤルで 1.0mのコード付きがおススメ！
　　　★★★ 最小限の充電時間で電気代節約・過充電防止！
　　　★★★ 日々の充電に最適！スマホの電池もこれで長持ち！
　　　　　▼ 枕元にはカチカチうるさくて置けませんが・・・

パナソニック　WH3111WP ダイヤルタイマー(11時間形)(1mコード付)(ホワイト)

・アマゾンでご検討の方はこちら　　　　　　　
