  ■ 座標データの種類とメリットとは? TSに転送・読込み活用する手順!

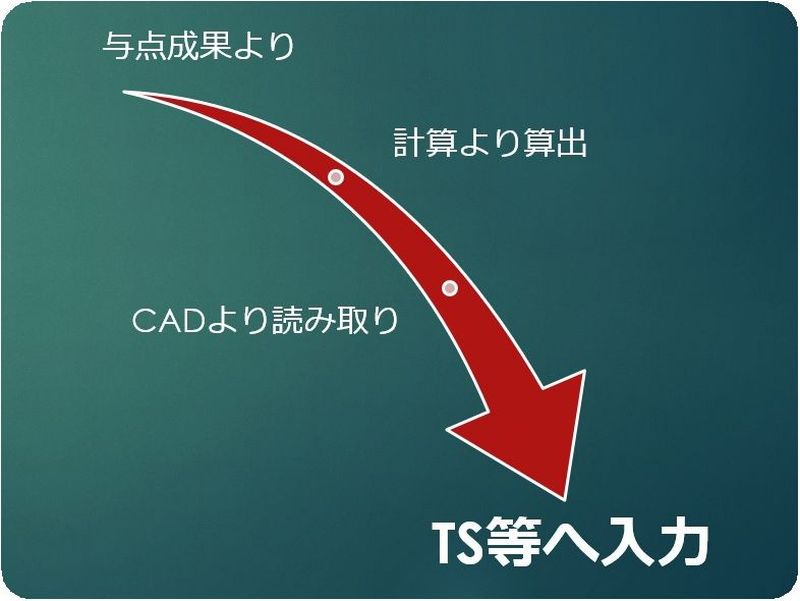

 ※12 座標データの活用方法

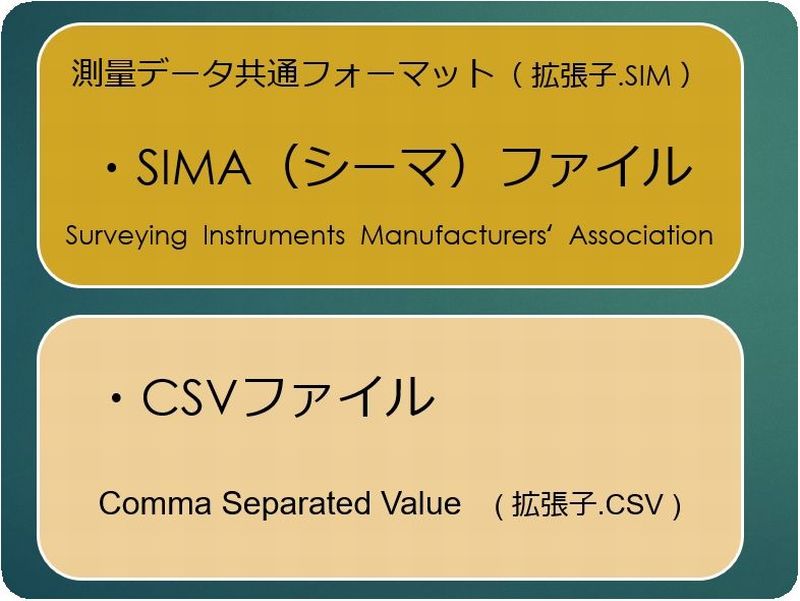

■ .SIMA (シーマ)と.CSV データを周知しておく!

■ 活用にはTSプログラムSDR8とHO_CADが必用

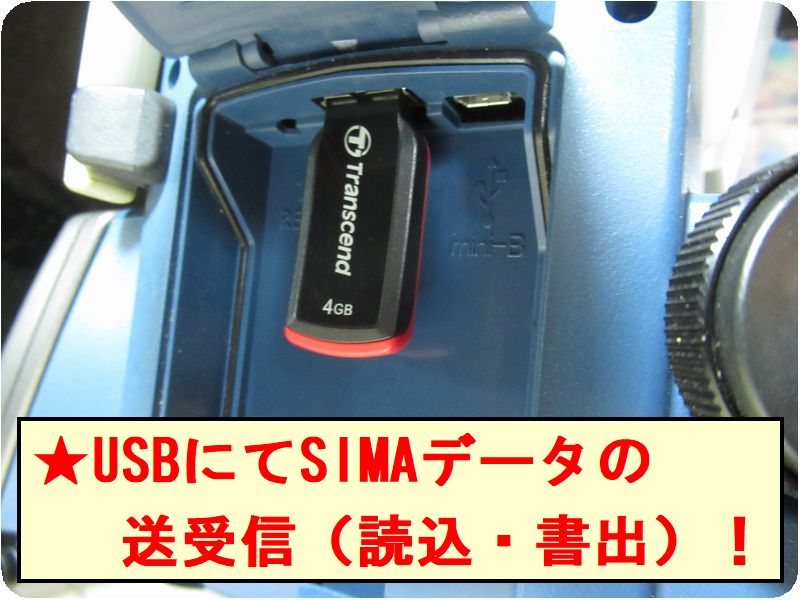

■ SIMAデータをTSへ転送・読込み活用する手順は

■ 座標読込・観測点記録で誤入力・誤記と時間短縮

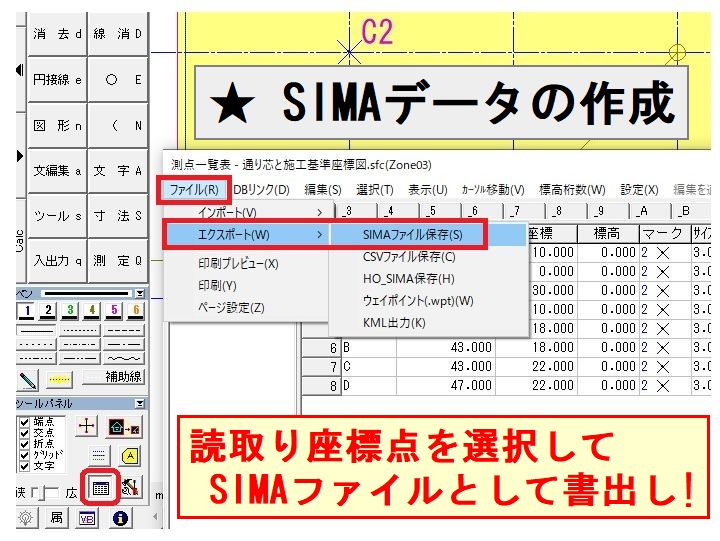

・SIMA作成にはコスパ最高 超推しのCAD【¥11,000 CADで座標付け】

・SIMAを作成し TSへ転送する手順は 【 座標・活用術 CAD編 13-3 】


 ◆ SIMAデータとは「測量データ・共通フォーマット」

【 Surveying Instrumentals Manufacturers' Assciation 】の略

(日本測量機器工業会の英読みからJを除いて頭文字を並べたもの)

日本の測量業界ではよく知られており、各測量アプリケーション・

測量計算CAD 相互でのデータ交換を目的とした共通構成ファイル

                 ※ウィキペディアより引用

SIMAデータはテキストファイルなのでメモ帳で中身を確認・編集

(修正)する事もできる( 拡張子は .sim )

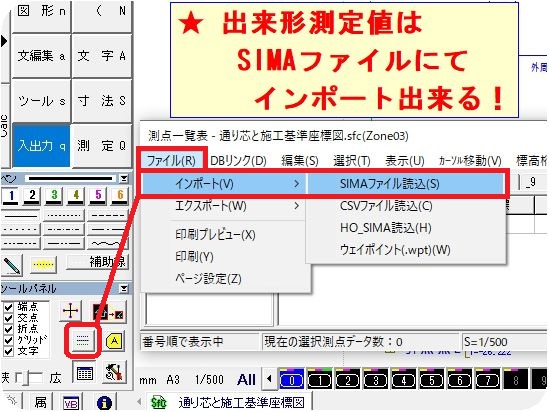

★ HO_CADではSIMA作成だけでなく読込・書出での機能が魅力!



 ◆ CSV データとは「カンマで区切った値」のファイル

【 Comma Separated Value 】の略

文字や記号で構成されているテキストファイルであり、そのまま

クリックしてメモ帳で開くことができる( 拡張子は .csv )

メール、はがき作成ソフト等にて住所録データの転用に採用される

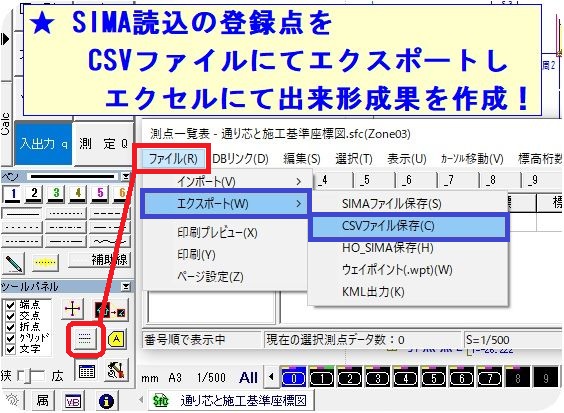

Excelで開くとデータは表形式で表示され、Excel ファイル形式で保

存すれば表計算機能により出来形成果作成等に活用する事ができる
