　 ■　縦方向・横方向の通り芯に測量系座標軸を設定する場合の原則


　02　通り芯と座標軸の合成


1. 設計施工図書における縦横（共通）方向を確認！

2. 座標原点 (0,0) は原則・図面左下の通り芯交点

3. 通り芯と座標軸を原点基準の平行直角で重ねる

4. 建物配置基準の境界点(構造物)との寸法も必須！



【動画 02】　通り芯に測量系座標軸を設定する原則！
02通り芯と座標軸の合成

・「建物配置基準の境界点(構造物)との寸法」の解説は（1:49〜）

■ 施工図の通り芯と座標軸の設定原則


1. 設計施工図書における縦横（共通）方向を確認！

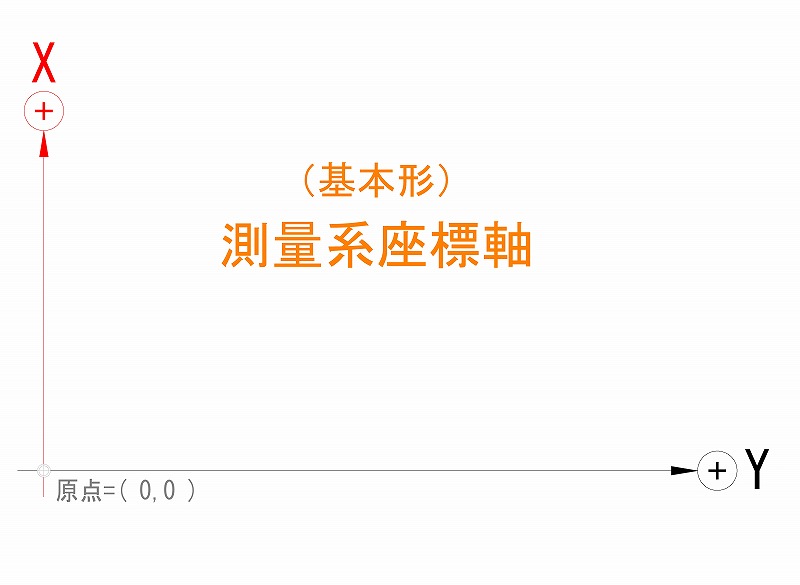

測量系座標軸基本形

● 通り芯と合成する縦X、横Yの測量系座標軸が基本形です。

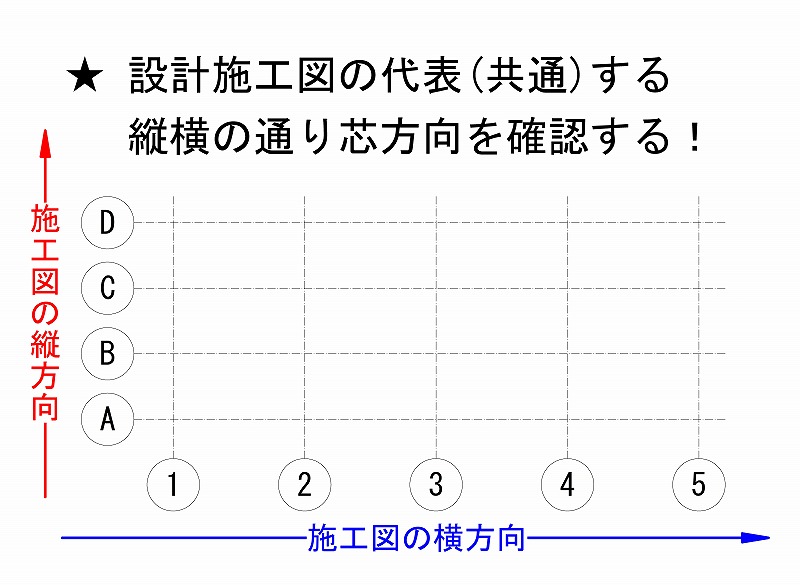

通り芯の縦横方向確定

● 複数図面の中で共通・統一されている縦横方向を検索確定！

● 詳細図、施設の形状により回転されている図面は無視する！

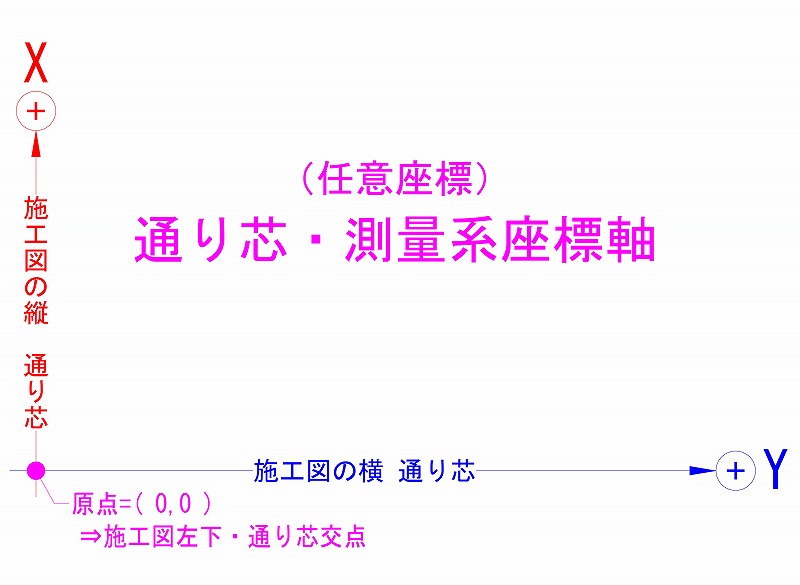

2. 座標原点 (0,0) は原則・図面左下の通り芯交点！

原点は図面左下

● 原点を左下にする理由はマイナス座標値を減らすため！

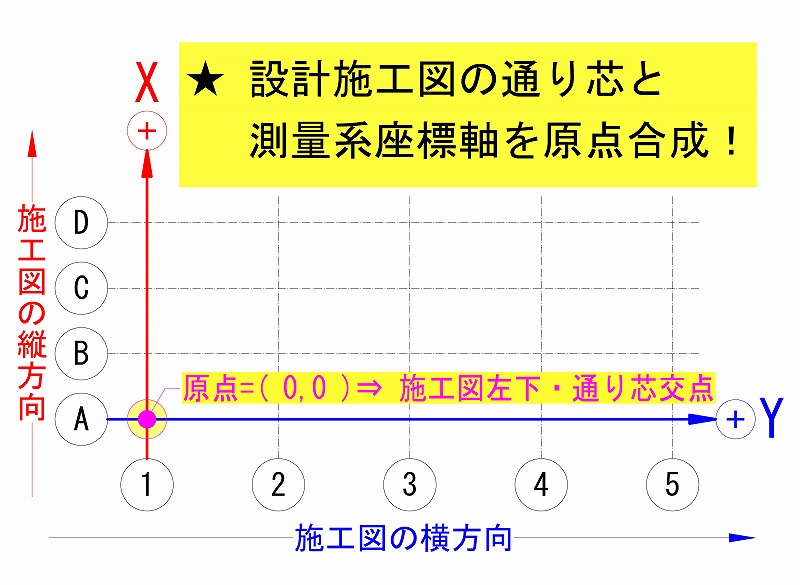

3. 通り芯と座標軸を原点基準の平行直角で重ねる！　

原点基準で合成

★ 座標軸の原点を図面左下・通り芯交点に重ねたら座標値の設定へ！

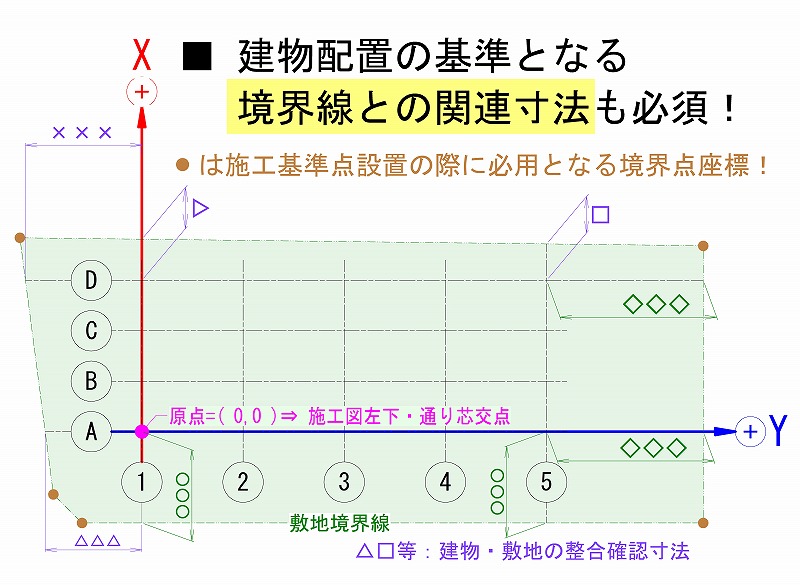

4. 建物配置基準の境界点(構造物)との寸法も把握！


境界点までの離れ量点検

・離れ量の最終点検が重要

▲ 入門編 02-4（1：41）

境界点との寸法

　　　　　　■ 着工時に必要となる境界点座標値を逆算(読取り)しておく

　　　　　　■ 逆算 (座標付け) には配置基準点と通り芯との垂線長を把握

　　　　　　■ 建物位置出し後、残り寸法を点検して敷地との整合性確認

　　　　　　■ 残り寸法は TS,座標等に頼らず最後はアナログ点検で確認

・次の入門編は・・・【 03 通り芯に座標値を設定 】
